Drutex Aufsatzrollladen RS 365 Styropor: Kastenhöhe 308mm

Rollläden mit EPS-Kasten für Wärme- und Schalldämmung, sowie für besseren Einbruchschutz

Hohe Energieeffizienz mit Kasten aus EPS:

  • Kastenhöhe: 308mm
  • Kastentiefe: 260mm, 300mm, 365mm & 420mm
  • Panzerkammerdurchmesser: 205mm
  • Aluminiumpanzerprofile: ausgeschäumt
  • Verbesserte Wärme- und Schalldämmung
  • Revision von Innen oder von Außen möglich
  • Lamellen: 37mm , 42mm, 55mm
  • Bauhöhe: max. 3800mm
  • Der Rollladenkasten ist aus EPS (Styropor) mit einer hohen Dichte gefertigt.
  • Die Rollläden verbessern erheblich die Schalldämmung und bieten zusätzlichen Schutz vor Außenlärm. Allein der Kasten gewährleistet schon in der Standardausführung eine Lärmreduzierung von 45 dB.
  • Fassaden verputzen und verarbeiten ein Kinderspiel durch die Konstruktion und Bau der Rollläden.
  • Der EPS Kasten verfügt über hohe für: Lärmdämmung, Feuerbeständigkeit sowie Wärmedämmung.
  • Durch den Einsatz einer Stahlkonsole besteht die Möglichkeit, den EPS-Kasten direkt an den Betonstürzen zu befestigen.
  • Der Einbau eines Moskitonetzes ist von der Innenseite des Rollladenpanzers möglich, was sich auf den ästhetischen Aspekt auswirkt.



Aufsatzrollladen Styropor konfigurieren



Produktbeschreibung / Technische Daten

Die Drutex Rollladenkasten-Systeme RS 365 Styropor setzen neue Maßstäbe in den Schall- und Isolationswerten und bieten ein breites Spektrum an Einbaumöglichkeiten. Die Kastenhöhe der Aufsatzkästen RS Styropor beträgt 308mm. Die Kastentiefe ist in den Abmessungen von 260mm, 300mm, 365mm und 420mm erhältlich. Dadurch kann das Kasten-System an die Wandstärke des Bauvorhabens angepasst werden und die richtige Kastentiefe gewählt werden. Durch einen großen Ballendurchmesser von 205mm des Aufsatz-Systems, ist es ebenfalls für besonders große Fenster- und Türenöffnungen geeignet. Damit entspricht das Rollladen-System den aktuellen architektonischen Trends in Bezug hoher Fenster und Türen. Die Drutex RS365 Styropor Rollladenkasten-Systeme sind mit Revision Innen sowie mit Revision Außen erhältlich. Die Revision von Außen ist raumseitig geschlossenen und vermeidet dadurch Wärmebrücken. Somit ermöglicht es die Konfiguration von höheren Widerstandsklassen in Bezug auf den Einbruchschutz.

Die mit wärmedämmendem Schaum gefüllten Lamellen mit einer Breite von 37 mm, 42 mm und 55 mm sind in verschiedenen Farbvarianten erhältlich, was vielfältige Gestaltungsmöglichkeiten bietet.

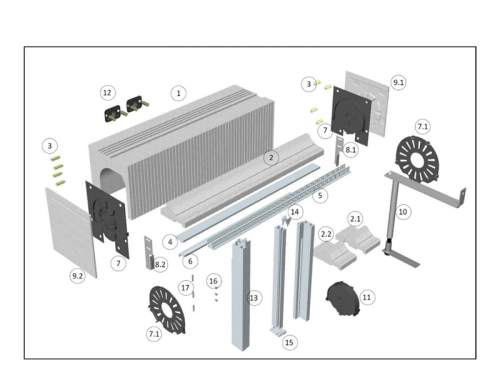

Technische Details Revision von außen
Rollladen mit
Details Revision Außen
  • 1 Grupor Rollladenkasten MS30
  • 2 Grupor Dämmk. RA fürMS 26‐49
  • 2,1 Grupor Dämmk. 2 tlg für SK-15 und SK-16 LI
  • 2,2 Grupor Dämmk. 2 tlg für SK-15 und SK-16 RE
  • 3 Befestigungsschraube
  • 4 Schaumprofil mit Dichtband
  • 5 Endschiene außen
  • 6 Abrollprofil
  • 7 Kopfstück links/rechts verwendbar
  • 7,1 Abweißscheibe
  • 8,1 Befestigungsstiel links
  • 8,2 Befestigungsstiel rechts
  • 9,1 Kopfstückdämmung links
  • 9,2 Kopfstückdämmungrechts
  • 10 Stahlbefestigungskonsole 3tlg für MS30
  • 10 Stahlbefestigungskonsole 3tlg für MS36,6
  • 11 Mittellager
  • 12 Rollladenkastenhaltetasche
  • 13 Rollladenführungsschiene mit Adapter
  • 14 Trichterpassend zur Ro-Fü-Schiene L + R
  • 15 Endkappepassend zur Ro-Fü-Schiene
  • 16 Schraubnippel
  • 17 Klemmstück

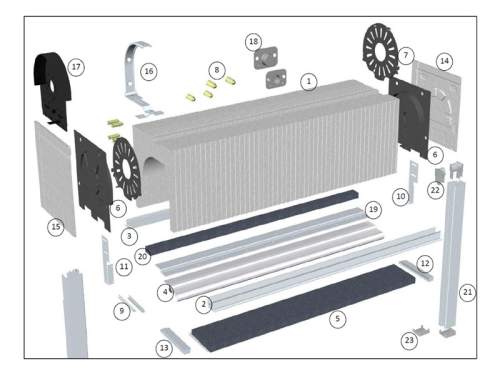

Technische Details Revision von innen
Rollladen mit
Details Revision von Innen
  • 1 Grupor Rollladenkasten MS30
  • 2 Kastenendschiene außen
  • 3 Kastenendschiene innen
  • 4 Abrollprofill
  • 5 Rollladenkastendeckel
  • 6 Kopfstück links / rechts verwendbar
  • 7 Abweißscheibe
  • 8 Befestigungsschraube
  • 9 Deckeldichtprofil, T-Profil, Kunststoff
  • 10 Befestigungsstiel links
  • 11 Befestigungsstiel rechts
  • 12 Universaladapter bündig 30mm links
  • 13 Universaladapter bündig 30mm rechts
  • 14 Kopfstückdämmung links
  • 15 Kopfstückdämmung rechts
  • 16 Stahlbefestigungskonsole 3tlg für MS36,6
  • 17 Mittellager
  • 18 Rollladenkastenhaltetasche
  • 19 Stahlverstärkungsprofil - Z-Profil
  • 20 Flexschaum gerollt, selbstklebend
  • 21 Rollladenführungsschiene 47x59
  • 22 Trichter
  • 23 Endkappe



Typen von RS 365 Styropor: Revision von Innen oder von Außen

Rollladen mit

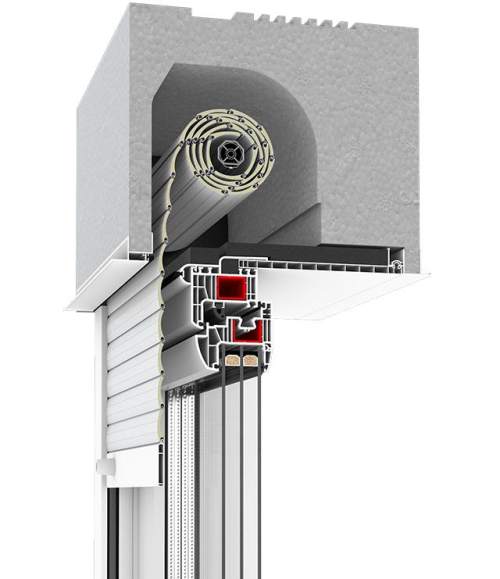

Rollladen mit Revision von innen

Rollladen mit

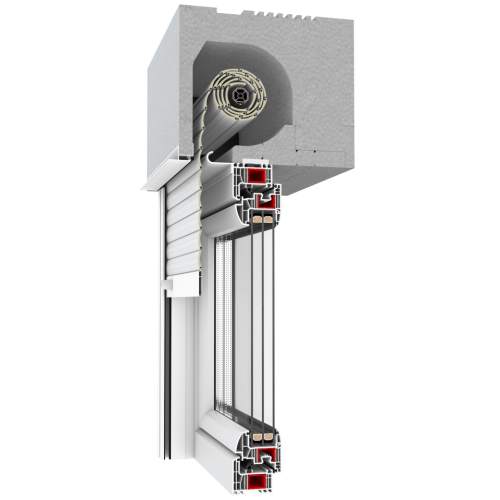

Rollladen mit Revision von außen

Rollladen mit

Rollladen mit Revision von außen (HS Profil)



Technische Detailzeichnungen zu den DRUTEX RS Styropor Kästen

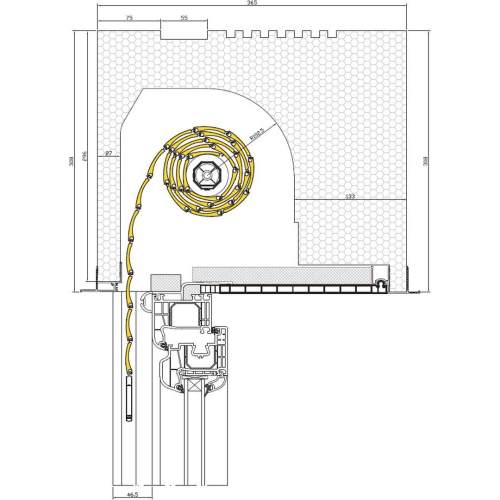

Rollladen RS Styropor Kastentiefe 365mm Revision Innen

Rollladen RS Styropor Kastentiefe 365mm Revision Innen

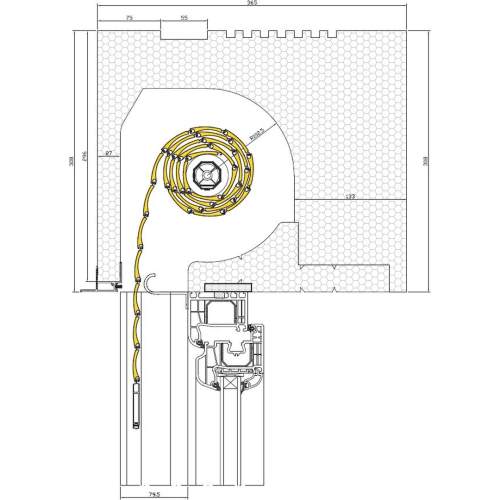

Rollladen RS Styropor Kastentiefe 365mm Revision Außen

Rollladen RS Styropor Kastentiefe 365mm Revision Außen

Rollladen RS Styropor Kastentiefe 365mm mit Insektenschutz Revision Innen

Rollladen RS Styropor Kastentiefe 365mm mit Insektenschutz Revision Innen



Intelligente Steuerungssysteme

Arten für das komfortable Öffnen und Schließen der Rollläden:

  • Manuell mit Gurt, Kurbel oder Riemenkurbel
  • Automatisch mit Fernbedienung oder durch Steuerung per Schlüssel oder Schalter
  • Fernbedienung mit Kabel
    • Individuelle Steuerung jedes Rollladens möglich
    • Aufrüstung zu Fernsteuerung möglich
  • Fernbedienung ohne Kabel
    • RTS-Steuerungssystem
    • Aufrüstung des bestehenden Systems möglich



Farbmöglichkeiten der Lamellen für Alu und PVC

antrazit

antrazit

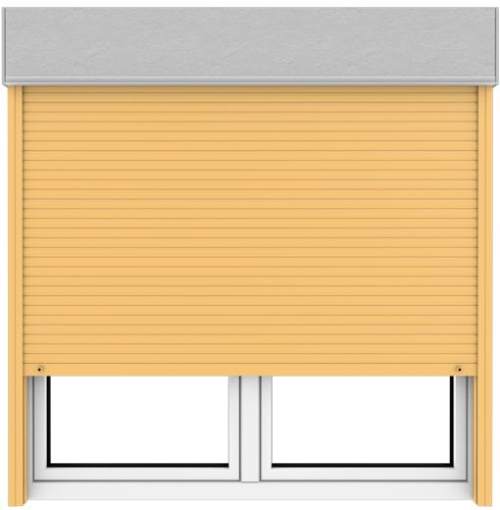

elfenbein

elfenbein

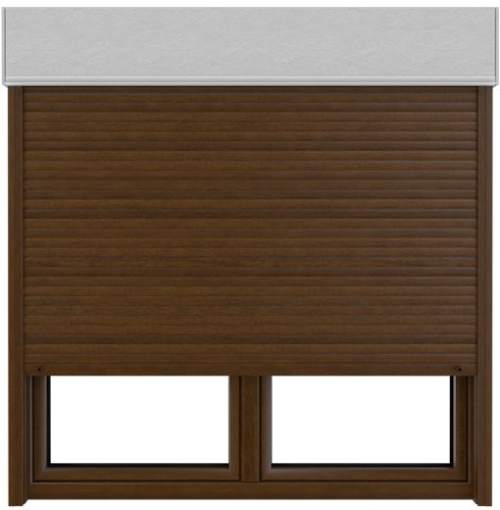

nussbaum

nussbaum

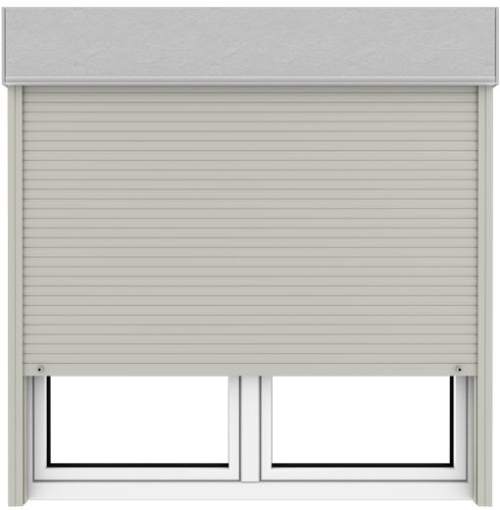

grau

grau

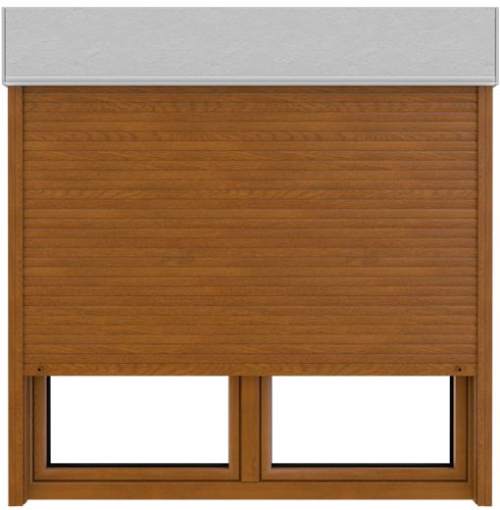

golden oak

golden oak

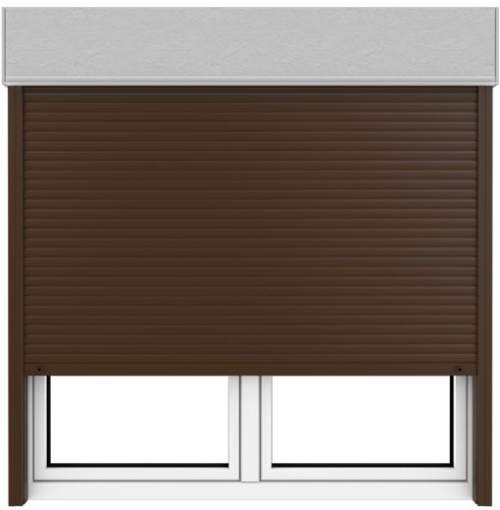

braun

braun

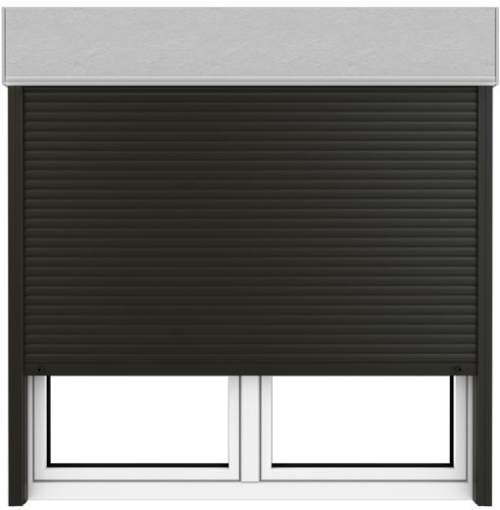

dunkelbraun

dunkelbraun

silber

silber

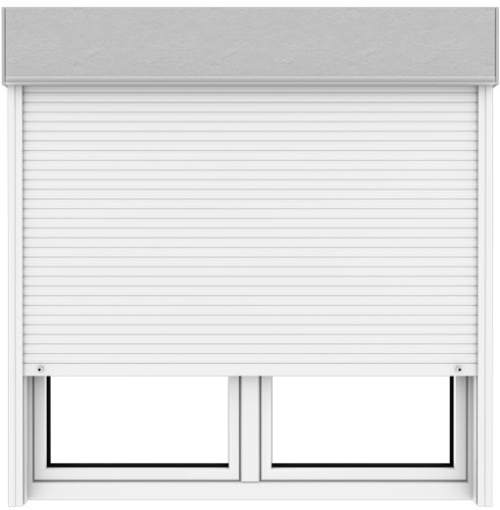

weiss

weiß

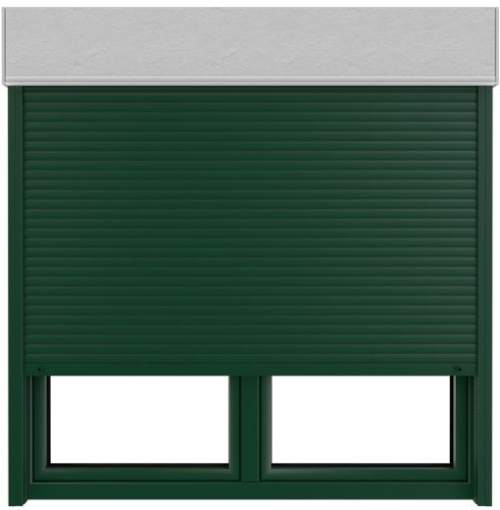

moosgruen

moosgrün

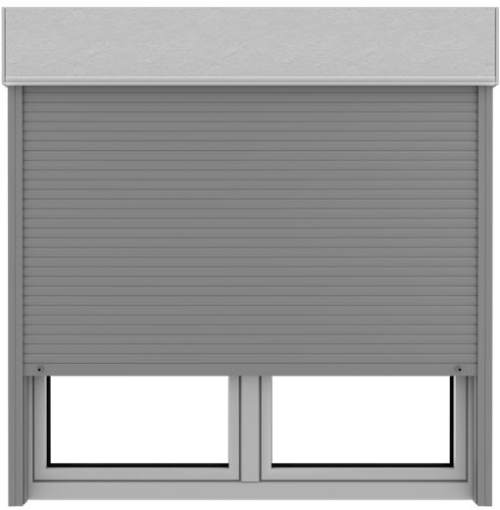

grau aluminium

grau aluminium

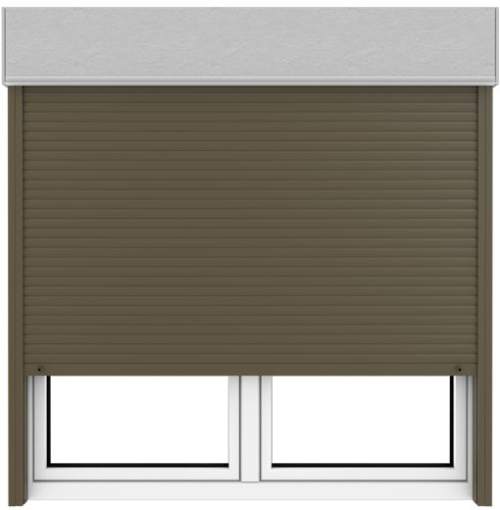

metallic braun

metallic braun

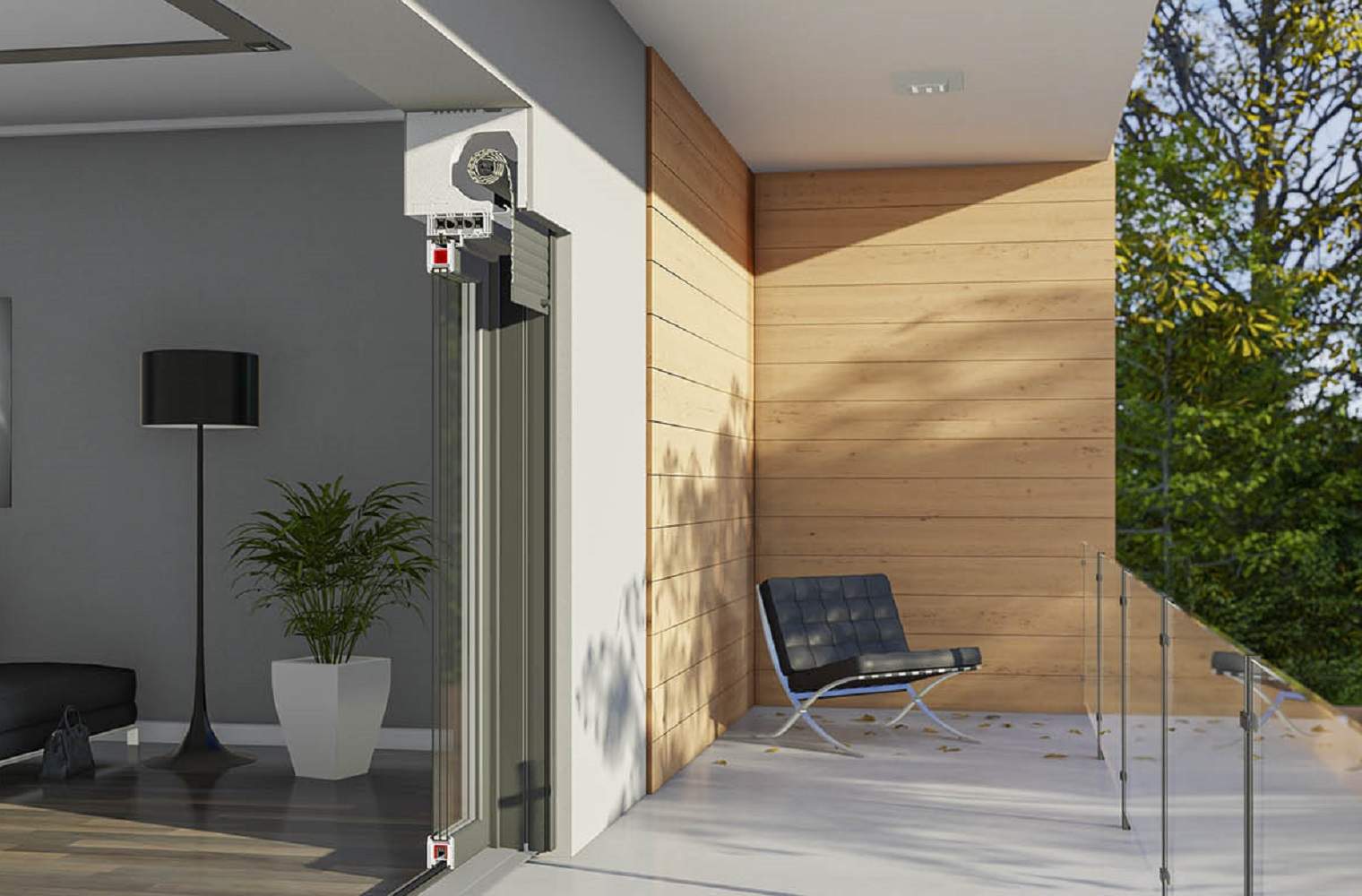

Aufsatzrollladen Drutex RS Styropor mit Iglo HS im Einsatz

Iglo Hebeschiebetür mit Styropor RS Aufsatzrollladen
