DRUTEX Iglo 5 Dehnungskopplungsset (70118-50924-50103)

Dehnungskopplungsset für Drutex IGLO 5

Das Dehnungskopplungsset 70118-50924-50103 ist für die fachgerechte Verbindung von Fenster- und Türelementen im Drutex IGLO 5 Profilsystem vorgesehen. Die Kombination aus Verstärkungs- und Kopplungsprofilen sorgt für eine stabile Verbindung mehrteiliger Konstruktionen und ermöglicht zugleich die Aufnahme konstruktionsbedingter Bewegungen.

Das Set eignet sich insbesondere für größere Fensteranlagen, gekoppelte Fensterelemente sowie Fenster-Tür-Kombinationen, bei denen eine einfache Standardkopplung nicht ausreichend ist. Durch den integrierten Verstärkungsbereich wird die Verbindung zusätzlich stabilisiert.

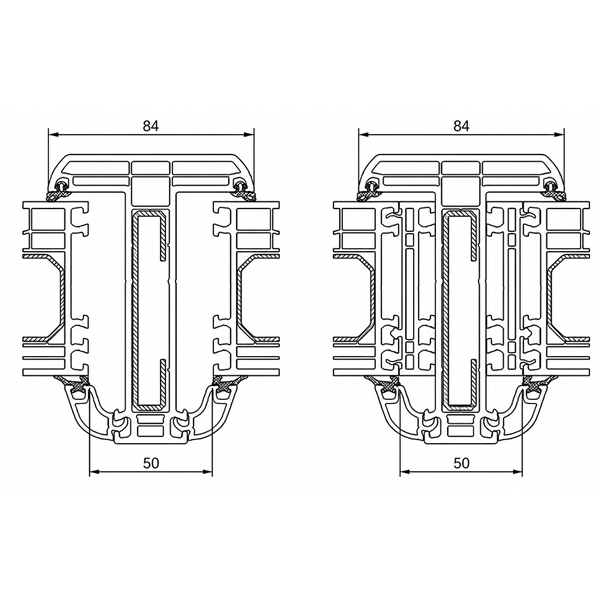

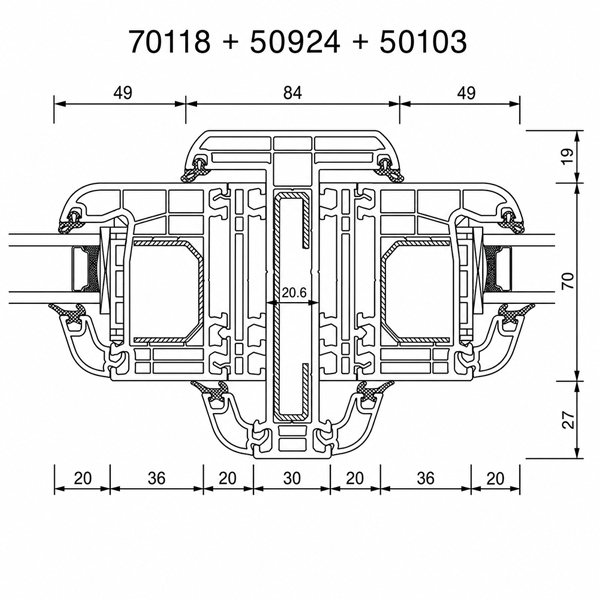

Bestandteile des Sets

• Profil 70118 – Bestandteil der Dehnungs- und Verstärkungskopplung
• Profil 50924 – Kopplungsprofil für die Verbindung der Elemente
• Profil 50103 – Rahmenverbreiterung um 15 mm

Eigenschaften

• geeignet für das Profilsystem Drutex IGLO 5
• zur Verbindung von zwei Fenster- oder Türelementen
• mit zusätzlicher Verstärkung für erhöhte Stabilität
• mit 15 mm Rahmenverbreiterung
• geeignet für größere und mehrteilige Fensterkonstruktionen
• unterstützt die Aufnahme von temperatur- und konstruktionsbedingten Bewegungen

Hinweis zur 15-mm-Verbreiterung

Die Angabe 15 mm bezeichnet die zusätzliche Rahmenverbreiterung durch das Profil 50103. Sie beschreibt nicht den möglichen Dehnweg der Kopplung. Die tatsächlichen Anschluss- und Gesamtmaße sind abhängig von der jeweiligen Fensterkonstruktion und müssen bei der Planung entsprechend berücksichtigt werden.

Anwendungsbereich

Das Dehnungskopplungsset wird eingesetzt, wenn mehrere IGLO-5-Elemente zu einer größeren Konstruktion miteinander verbunden werden sollen. Typische Anwendungen sind breite Fensteranlagen, gekoppelte Fensterelemente, Balkon- und Terrassentürkombinationen sowie andere mehrteilige Konstruktionen.

Bitte beachten: Für eine fachgerechte Montage und die richtige Dimensionierung der Kopplung sollten die statischen Anforderungen, Elementgrößen und Einbausituation berücksichtigt werden.
