DRUTEX Iglo 5 Statische Kopplung (50116)

DRUTEX Iglo 5 Statische Kopplung (50116)

Die DRUTEX Iglo 5 Statische Kopplung 50116 dient zur stabilen und fachgerechten Verbindung mehrerer Fenster- und Türelemente. Sie kommt insbesondere bei größeren Elementkombinationen zum Einsatz, bei denen eine erhöhte statische Stabilität der gesamten Konstruktion erforderlich ist.

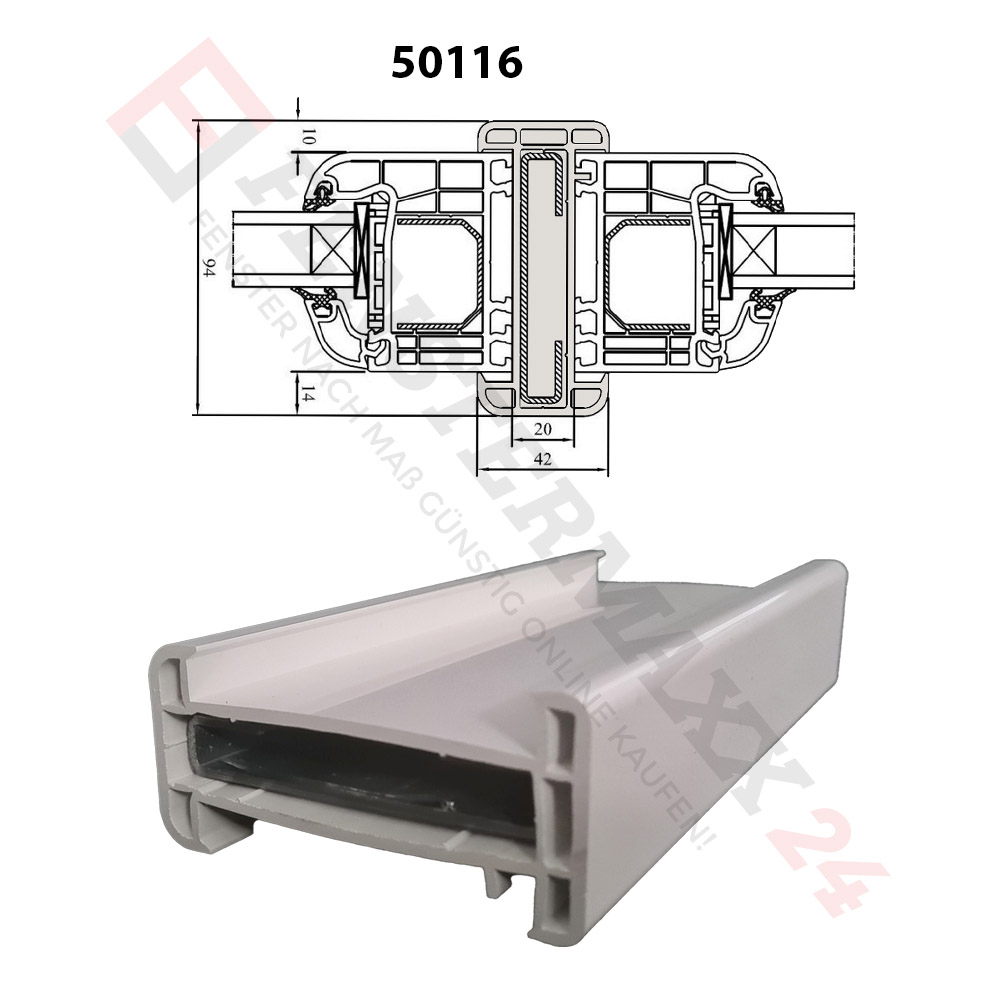

Das Kopplungsprofil verfügt über eine integrierte Stahlverstärkung und ermöglicht dadurch eine besonders belastbare Verbindung der miteinander gekoppelten Elemente. Typische Einsatzbereiche sind Kombinationen aus Fenstern, Balkon- und Terrassentüren sowie Haustüren mit Seitenteilen.

Produktmerkmale

• Profilsystem: DRUTEX Iglo 5
• Bautiefe: 70 mm

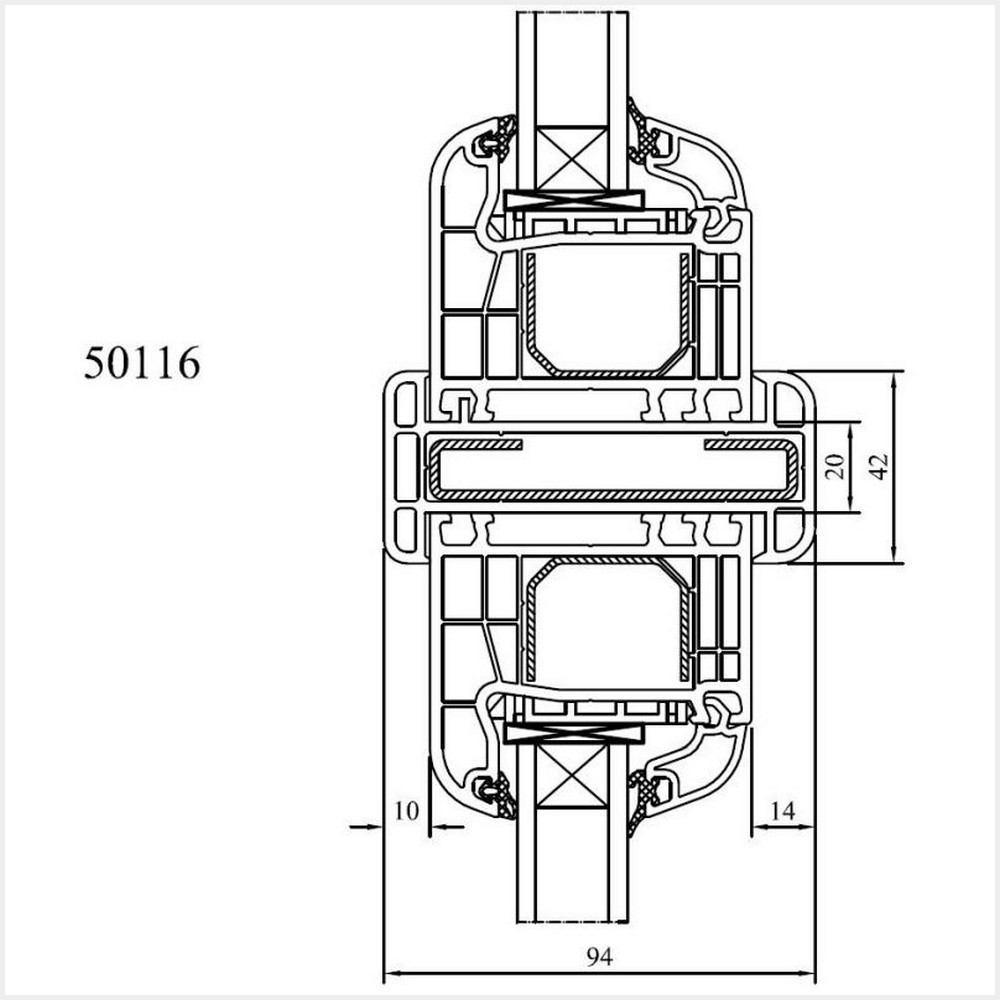

• Kopplungsbreite: 20 mm

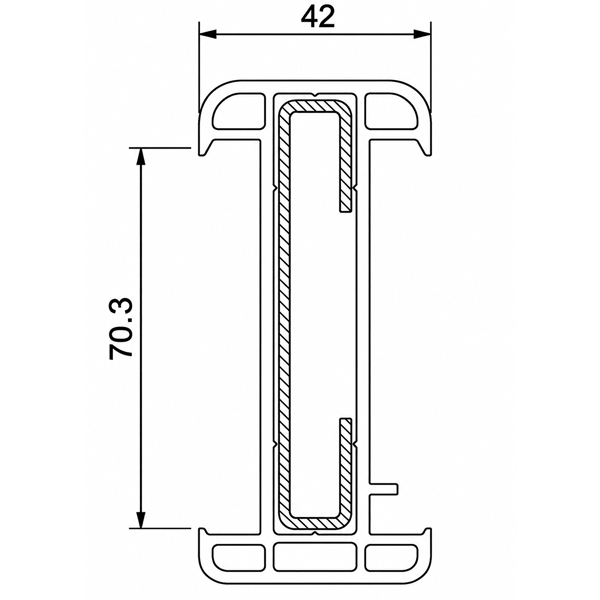

• Profilbreite: ca. 42 mm
• Verstärkung: integriertes Stahlprofil, ca. 1,5 mm stark
• für statisch anspruchsvollere Elementverbindungen
• zur Verbindung mehrerer Fenster- und Türelemente
• ideal für größere und mehrteilige Konstruktionen

Hohe Stabilität für gekoppelte Elemente

Im Gegensatz zu einfachen Kopplungsprofilen ist die statische Kopplung 50116 speziell für Konstruktionen vorgesehen, bei denen eine höhere Belastbarkeit erforderlich ist. Der integrierte Stahlkern verstärkt den Kopplungsbereich und trägt zur Stabilisierung der gesamten Fenster- oder Türkonstruktion bei.

Anwendungsbereiche

Die statische Kopplung eignet sich unter anderem zur Verbindung von Fenstern mit Balkon- oder Terrassentüren, mehreren Türelementen sowie Haustüren mit Seitenteilen. Dadurch können auch größere, aus mehreren Einzelelementen bestehende Konstruktionen sicher miteinander verbunden werden.

Hinweis zur Maßplanung

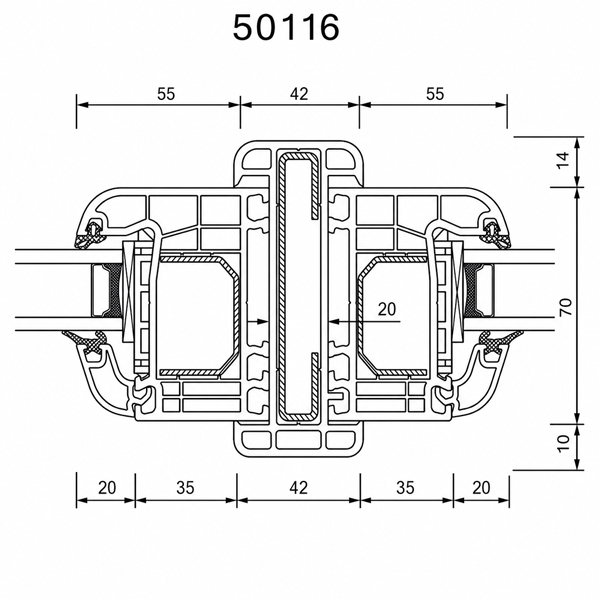

Die Kopplung besitzt eine Kopplungsbreite von 20 mm. Dieses Maß muss bei der Planung und Berechnung der Gesamtbreite einer mehrteiligen Konstruktion entsprechend berücksichtigt werden.

Bitte beachten: Die erforderliche Kopplungsart und Dimensionierung ist abhängig von Elementgröße, Konstruktion, Einbausituation und statischer Belastung. Bei größeren oder statisch anspruchsvollen Elementkombinationen sollte die Auslegung fachgerecht geprüft werden.
